設備特點
l 適用于流量變化不穩定,水體有一定壓力的消毒處理;
l 采用手動或氣動式自動清洗裝置,確保殺菌效果;
l 采 用低壓高壓輸出紫外燈,使用壽命超過12000h;
l 設有UV強度檢測系統,可以實時檢測設備運行狀態;
l 設備占地面積小,安裝方便;
l 可以選用本地或遠程控制,控制方式靈活,用戶界面友好。

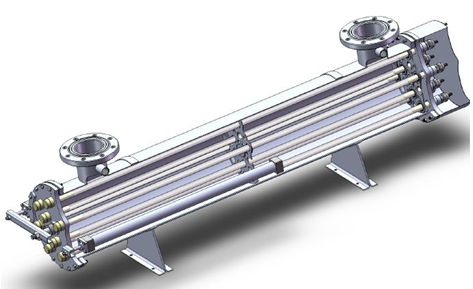

ZL系列紫外線殺菌器參數表
ONYX型號 |
ZL-100 |
ZL-200 |
ZL-300 |
ZL-400 |
ZL-500 |
ZL-800 |
處理量(m3/h ) |
5 |
10 |
15 |
20 |
25 |
35 |
處理量(GPM) |
22 |
44 |
66 |
88 |
110 |
154 |
腔體(長X寬X高 (mm)) |
1260X420X450 |
1260X420X450 |
1260X480X510 |
1264X540X580 |
1264X540X580 |
1264X570X620 |
進/出水口直徑(英寸) |
3"法蘭(DN80) |
4"法蘭(DN100) |
4"法蘭(DN100) |
5"法蘭(DN125) |
5"法蘭(DN125) |
5"法蘭(DN125) |
重量(kg) |
39 |
42 |
52 |
66 |
67 |
75 |
燈的產地/商標 |
LSI |
LSI |
LSI |
LSI |
LSI |
LSI |
燈總功率 |
340W |
510W |
765W |
1020W |
1190W |
1360W |
單支燈功率*數量 |
85W*4 |
85W*6 |
85W*9 |
85W*12 |
85W*14 |
85W*16 |
石英套管直徑*長度 |
φ23*920 |
φ23*920 |
φ23*920 |
φ23*920 |
φ23*920 |
φ23*920 |
控制柜/尺寸 |
|
|
|
|
|
|
清洗系統/M/C |
M/C |
M/C |
M/C |
M/C |
M/C |
M/C |
UV 探頭 |
有 |
有 |
有 |
有 |
有 |
有 |
聲/光報警 |
有 |
有 |
有 |
有 |
有 |
有 |
遠程報警 |
有 |
有 |
有 |
有 |
有 |
有 |
累時器 |
有 |
有 |
有 |
有 |
有 |
有 |
ONYX型號 |
ZL-1200 |
ZL-2000 |
ZL-3500 |
ZL-5000 |
處理量(m3/h ) |
45 |
85 |
150 |
210 |
處理量(GPM) |
198 |
374 |
660 |
924 |
腔體(長X寬X高 (mm)) |
2050X480X510 |
2050X570X620 |
2054X660X770 |
2058X800X940 |
進/出水口直徑(英寸) |
6"法蘭(DN150) |
6"法蘭(DN150) |
7"法蘭(DN175) |
8"法蘭(DN200) |
重量(kg) |
98 |
110 |
166 |
236 |
燈的產地/商標 |
LSI |
LSI |
LSI |
LSI |
燈總功率 |
1395W |
2790W |
4340W |
6355W |
單支燈功率*數量 |
155W*12 |
155W*18 |
155W*28 |
155W*41 |
石英套管直徑*長度 |
φ23*1616 |
φ23*1616 |
φ23*1616 |
φ23*1616 |
控制柜/尺寸 |
|
|
|
|
清洗系統/M/C |
M/C |
M/C |
M/C |
M/C |
UV 探頭 |
有 |
有 |
有 |
有 |
聲/光報警 |
有 |
有 |
有 |
有 |
遠程報警 |
有 |
有 |
有 |
有 |
累時器 |
有 |
有 |
有 |
有 |
注: 1、設備工作壓力不大于0.8MPa;
2、電源均為220V/50HZ;
3、材質:腔體標準配置采用304不銹鋼,根據用戶需要可采用316材質;
4、控制柜內環境溫度需在5~40度;
5、消毒液體溫度需在5~50度之間;
6、此表設計參數為:透過率:≥65%;SS<30mg/L;劑量:≥38mJ/cm2。
7、由于中水水質情況復雜,上表中數據僅代表符合其進水要求的處理流量,具體選型,請與我公司工程師溝通聯系。
|
