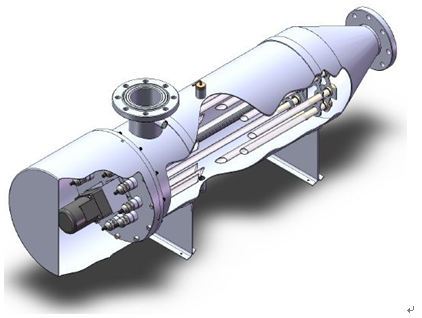

設備特點：

l         采用CFD輔助腔體結構設計，提高殺菌效率；

l         美國進口UV燈、鎮流器及石英套管，燈管壽命可達12000小時；

l         電機式自動清洗裝置，清洗更便捷、更徹底；（可選）

l         采用法蘭連接，安裝可靠、簡便；

l         微機控制，用戶界面友好。（可選）

  EX系列紫外線殺菌器參數表



ONYX型號		EX-02	EX-10	EX-20	EX-40	EX-50	EX-60
（m3/h）		0.5	3.0	6	11	16	20
GPM（改后的）		2.2	13	25	49	70	88
腔體（長X寬X高 (mm)）	無清洗	420X80X100	1020X90X120	1020X170X190	1150X210X300	1220X230X380	1150X210X310
	手動清洗	無	無	無	無	1300X280X460	無
	電機清洗	無	無	無	無	1400X340X520	無
出口長度 C (mm)		25	30	30	80	120	90
進/出水口直徑(英寸)		1/2" 螺紋	3/4" 螺紋	1-1/2" 螺紋	2"法蘭(DN50)	3"法蘭(DN80)	2-1/2" 法蘭(DN65)
腔體重量（kg)		2	3	4	11	25	14
燈的產地／商標		PHILIPS	LSI	LSI	LSI	LSI	LSI
燈總功率		11W	39W	85W	170W	195W	255W
單支燈功率*數量		11W*1	39W*1	85W*1	85W*2	39W*5	85W*3
石英套管直徑*長度		φ23*320	φ23*920	φ23*920	φ23*920	φ23*920	φ23*920
控制柜/尺寸(手動清洗)		無	無	無	W300*H300*D140	W400*H500*D200	W500*H600*D200
控制柜/尺寸(電機清洗)		無	無	無	無	無	無
UV 探頭		無	無	無	有	有	有
聲／光報警		光	光	光	有	有	有
累時器		無	無	有	有	有	有

ONYX型號		EX-80	EX-100	EX-120	EX-160	EX-200
（m3/h）		25	30	36	43	55
GPM（改后的）		110	130	160	190	240
腔體（長X寬X高 (mm)）	無清洗	1200X220X350	1220X230X380	1240X280X460	1260X340X520	1300X400X600
	手動清洗	無	1300X280X460	1300X280X440	1330X340X520	1350X400X600
	電機清洗	無	1400X340X520	1400X340X520	1400X340X520	1440X400X600
出口長度 C (mm)		100	120	120	120	120
進/出水口直徑(英寸)		3"法蘭(DN80)	3"法蘭(DN80)	4"法蘭（DN100）	4"法蘭（DN100）	4"法蘭（DN100）
腔體重量（kg)		20	25	34	43	56
燈的產地／商標		LSI	LSI	LSI	LSI	LSI
燈總功率		340W	425W	510W	680W	850W
單支燈功率*數量		85W*4	85W*5	85W*6	85W*8	85W*10
石英套管直徑*長度		φ23*920	φ23*920	φ23*920	φ23*920	φ23*920
控制柜/尺寸(手動清洗)		W500*H600*D200	W500*H600*D200	W500*H700*D200	W600*H800*D200	W800*H1000*D200
控制柜/尺寸(電機清洗)		無	W500*H600*D200	W600*H800*D200	W600*H800*D200	W800*H1000*D200
UV 探頭		有	有	有	有	有
聲／光報警		有	有	有	有	有
累時器		有	有	有	有	有



ONYX型號		EX-260	EX-300	EX-350	EX-400	EX-550
（m3/h）		80	91	100	120	161
GPM（改后的）		350	400	440	528	710
腔體（長X寬X高 (mm)）	無清洗	1960X340X550	2000X400X630	2000X400X630	2000X400X630	2120X430X690
	手動清洗	2020X340X550	2050X400X630	2050X400X630	2050X400X630	2180X430X690
	電機清洗	2100X340X550	2140X400X630	2140X400X630	2140X400X630	2260X430X690
出口長度 C (mm)		150	150	150	150	150
進/出水口直徑(英寸)		6"法蘭（DN150）	6"法蘭（DN150）	6"法蘭（DN150）	6"法蘭（DN150）	6"法蘭（DN150）
腔體重量（kg)		55	69	70	71	80
燈的產地／商標		LSI	LSI	LSI	LSI	LSI
燈總功率		1240W	1395W	1550W	1860W	2560W
單支燈功率*數量		155W*8	155W*9	155W*10	155W*12	320W*8
石英套管直徑*長度		φ23*1616	φ23*1616	φ23*1616	φ23*1616	φ28*1616
控制柜/尺寸(手動清洗)		W600*H800*D200	W800*H1000*D200	W800*H1000*D200	W800*H1300*D200	W800*H1300*D200
控制柜/尺寸(電機清洗)		W600*H800*D200	W800*H1000*D200	W800*H1000*D200	W800*H1300*D200	W800*H1300*D200
UV 探頭		有	有	有	有	有
聲／光報警		有	有	有	有	有
累時器		有	有	有	有	有

注: 1、設備工作壓力不大于0.8MPa；

      2、電源均為220V/50HZ；

      3、材質：腔體標準配置采用304不銹鋼，根據用戶需要可采用316材質；

      4、控制柜內環境溫度需在5～40度；

      5、消毒液體溫度需在5～50度之間；

      6、透過率：≥90％；劑量：≥40mJ/cm2。
